Szalagos Big-Bag töltő mérleg
A Metrisoft szalagos big-bag töltőállomás a legújabb technológiai megoldásokat alkalmazza az ömlesztett anyagok hatékony és pontos zsákolására. A rendszer úgy lett tervezve, hogy megfeleljen a nagyüzemi követelményeknek, miközben egyszerű kezelhetőséget és alacsony karbantartási igényt biztosít.
MS-BB-Sz Big-Bag zsákoló mérleg
Az MS-BB sorozatú Big Bag töltő egy nagy teherbírású, félautomata töltő- és mérőrendszer, amelyet nagy mennyiségű ömlesztett anyag kezelésére terveztek. Sokoldalú, gazdaságos megoldást kínál, amely az ügyfelek egyedi igényeihez igazítható – különösen az élelmiszer-, takarmány-, vegyipar és ásványi anyagokkal foglalkozó ágazatokban.
A berendezés moduláris felépítése lehetővé teszi a szabványos egységek és különféle kiegészítők kombinálását, így a rendszer könnyen testre szabható, és nagyfokú rugalmasságot biztosít az üzemeltetés során. Alapkiépítésben függőleges töltési pozícióval rendelkezik, amelyhez egy platformmérleg, egy teleszkópos töltőfej és egy görgős szállítószalag tartozik – mindez biztosítja a hatékony és pontos zsáktöltést.
Az MS-BB sorozat ezen felül higiénikus kialakítású, pormentes működést biztosító töltőrendszert kínál, könnyen hozzáférhető zsákkampókkal, amelyek megkönnyítik a kezelését és a beállítását.
Tekintsd meg a 3D modellt
Galéria
Főbb előnyök
Nagy teljesítmény & pontosság: méréshatár 1500 kg, felbontás 0,5 kg (max. 3000 osztás), ±0,5% adagolási pontosság.
Folyamatos üzemre tervezve: puffertartály alsó–felső szintérzékelőkkel, frekvenciaváltós betáplálás; automatikus zsáktovábbítás és telítődés-védelem.
Tiszta, biztonságos töltés: automata zsákfelfúvás, porelszívással kombinálható; IP-szekrények és biztonsági elemek.
Ipari integráció: MS-UMT adagolóműszer PLU-kezeléssel és PC-s adatletöltéssel; a szalagos mérlegalváz az MS-UMT-vel hitelesíthető mérleget alkot.
Moduláris bővíthetőség: automata zsákoló és robotos palettázó sorokba illeszthető, a Metrisoft automatizált rendszerek portfóliójának logikája szerint.
Rendszer felépítése

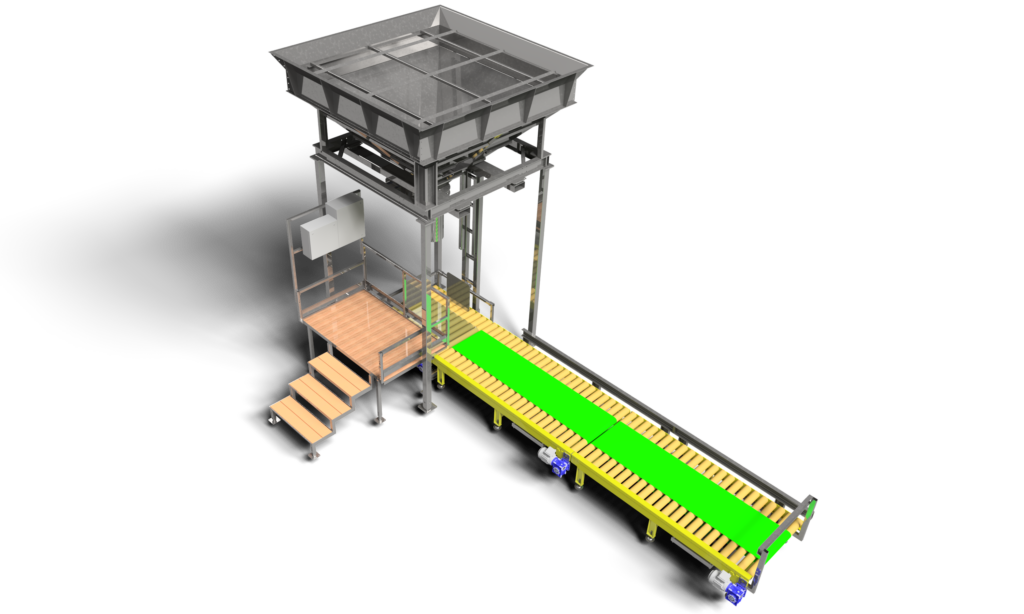

Rendszer áttekintése
Puffer tartály (1.)
Puffertartály (5-15 m³) alsó–felső membrános szintérzékelőkkel, korrózióálló tartálytesttel; állvány: IPE/HEB acélprofilok. A szintkapcsolók a betáplálást felügyelik.

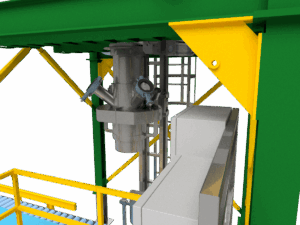

Töltőfej (2.)
Kétszintű gravitációs adagoló (NA300 wafer pillangószeleppel, két pneu. hengerrel) — durva/finom mód a pontos célértékhez.
Automata töltőfej (DN100 szelep, pneumatikus működtetés) harmonika-csatlakozással a mért pont és töltőcső elválasztására.

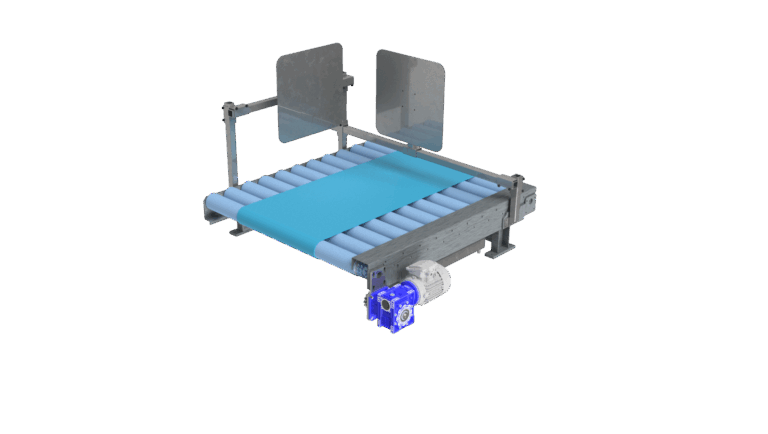

Mérleg (3.)
Mérlegalváz + zsákelhordó szalag (1320×1245 mm keret, 4 db C3 mérőcella, hajtott elhordószalag, zsáktámaszok).

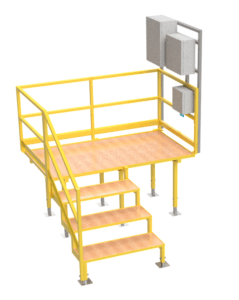

Mérlegkezelő pódium (4.)
Pódium. A mérleget kezelő operátor számára kialakított pódium biztonságtechnikailag megfelelő korláttal kialakítva. Kényelmes lehetőséget kínál a zsákok töltésére és új zsákok felhellyezésére.
Vezérlő szekrény (5.)
MS-UMT adagolóműszer (grafikus kijelző, PLU, összegzők, PC-kapcsolat, adatnyomtatás).

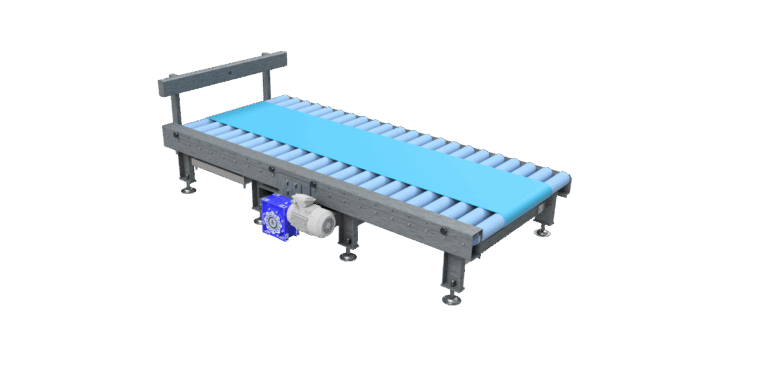

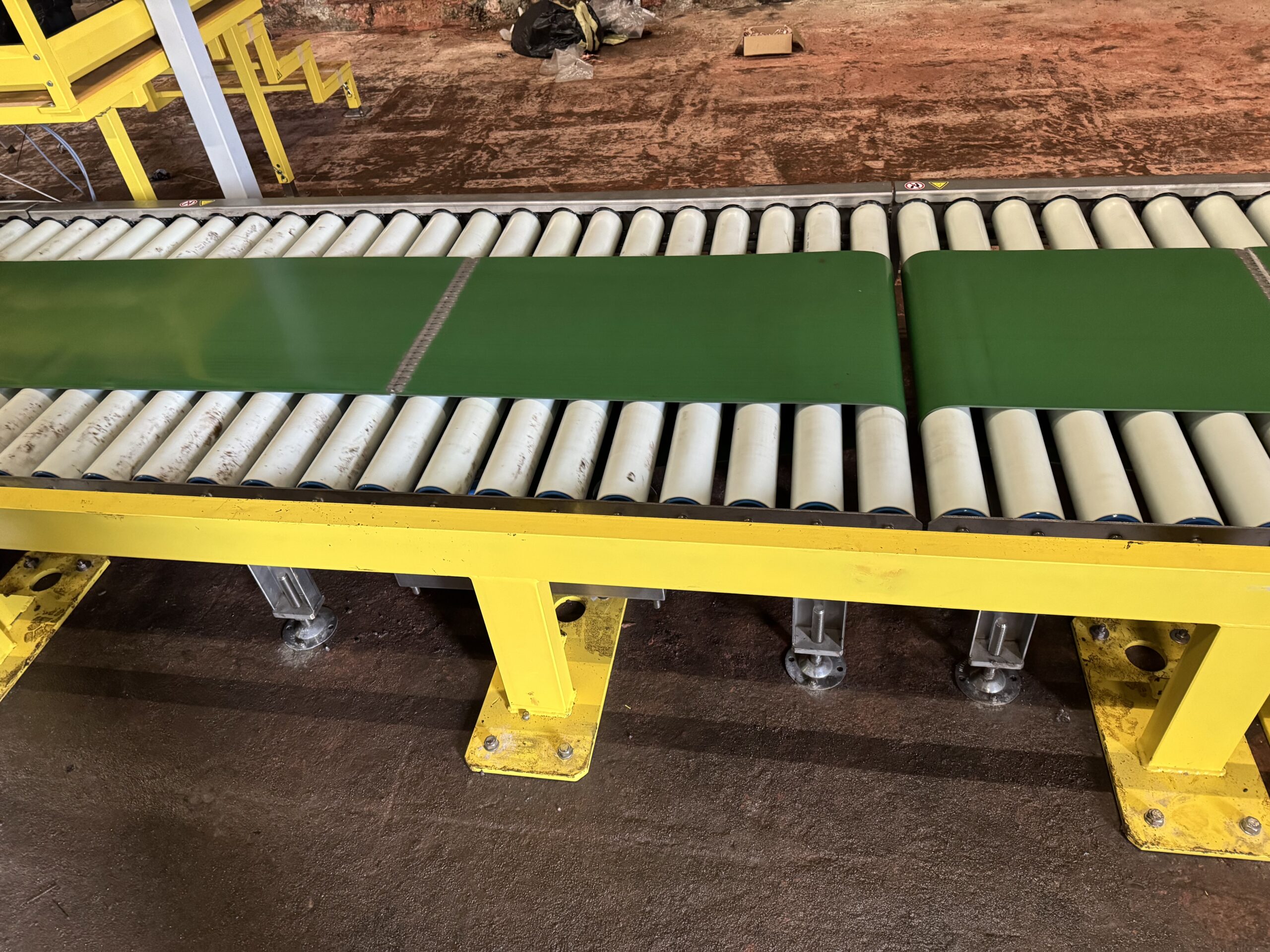

Zsákszállító szalag (6.)
Zsáktovábbító–tároló szalag (L≈2610 mm; W=1223 mm; heveder 600 mm; 2,2 kW; duplex lánchajtás; tárgyreflexiós telítődés-érzékelő).
Működés (rövid folyamatleírás)
Betáplálás & szintfelügyelet: a puffertartályt a vevő betápláló rendszere tölti; az alsó–felső szintérzékelők felügyelik a telítettséget.
Zsákelőkészítés: automatikus zsákfelfúvás időzítéssel, a megfogók szelepállása automatikusan követi a fázisokat.
Adagolás: kétszintű (durva/finom) gravitációs mérés, célérték elérésével zárás.
Elhordás & puffer: a megtöltött zsákok az elhordó szalagról a tároló pályára kerülnek; telítődésnél a tárgyreflexiós érzékelő leállítja a töltést.
Adatkezelés: az MS-UMT kijelzi és naplózza az adagolási adatokat; PC-n listázható/nyomtatható (idő, műszak, anyag, zsáksorszám, tömeg, státusz).
Kiszerelhető anyagok
Lisztszerű anyagok
Porszerű anyagok
Gabonaféle anyagok
Állateledel szerű anyagok
Pelletszerű anyagok
Kapcsolódó termékek:
Referencia munkáink a teljesség igénye nélkül

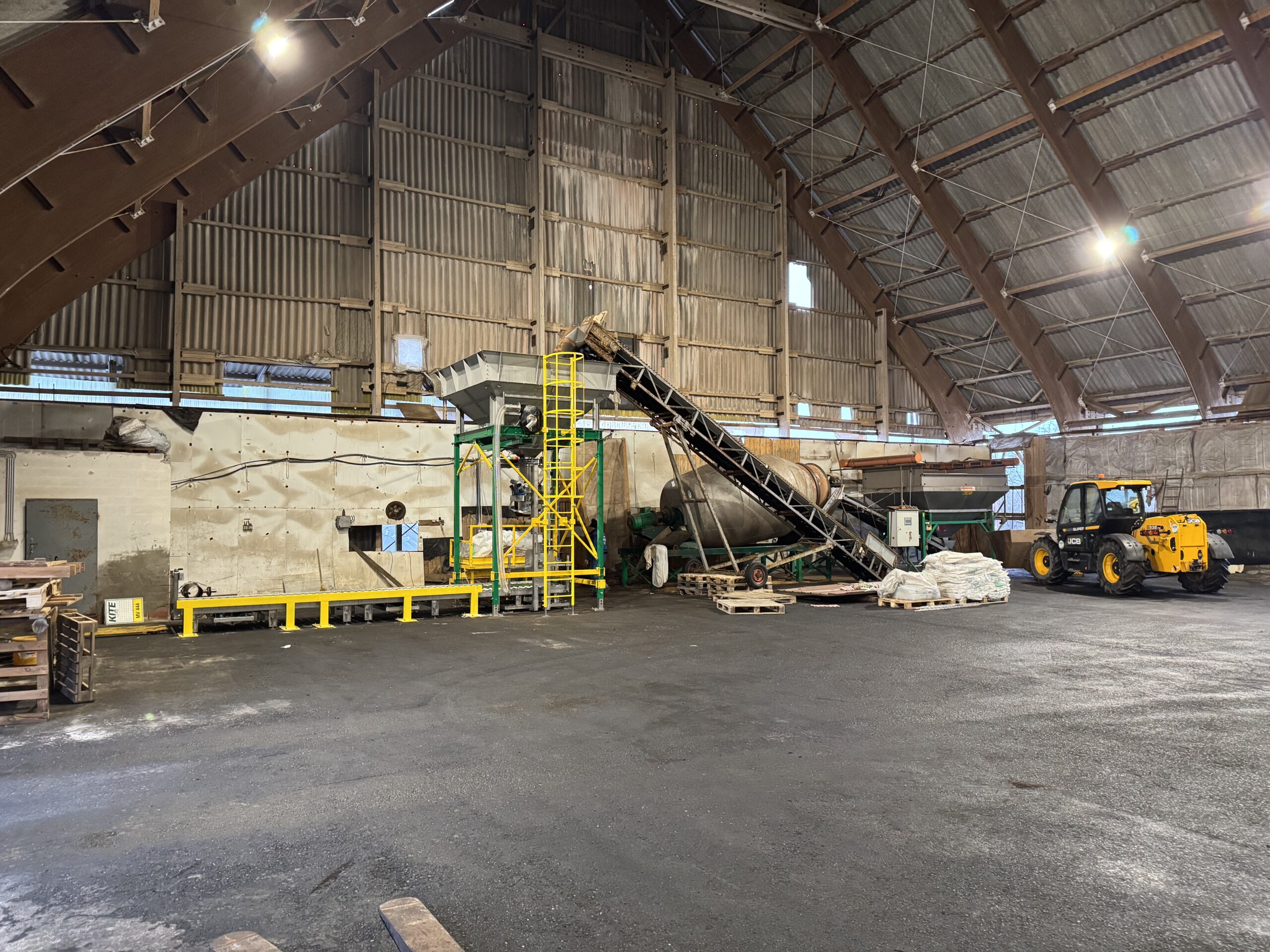

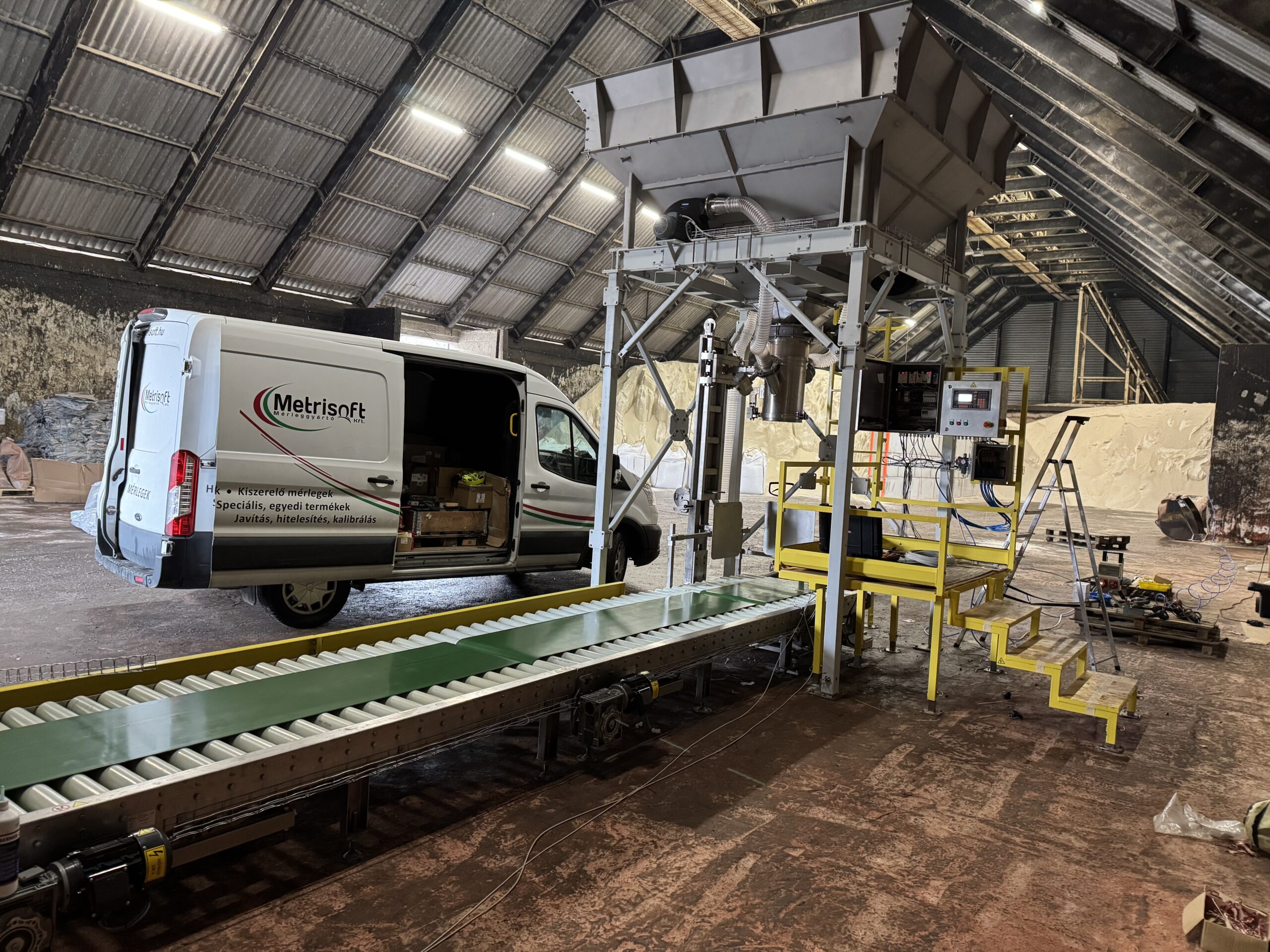

🏭 Ipari alkalmazás – Automata szalagos Big-Bag zsákoló mérleg
Egy ipari partnerünk számára korszerű, automata szalagos Big-Bag zsákoló mérleget szállítottunk, amely jelentősen növelte a kiadagolás és töltés pontosságát, valamint a teljes zsákolási folyamat sebességét. A rendszer megbízható, folyamatos működést biztosít, csökkenti a humánerőforrás-igényt, és érezhetően javítja a termelési hatékonyságot. A modern mérleg- és vezérléstechnika integrációjának köszönhetően ügyfelünk versenyképessége tovább erősödött.

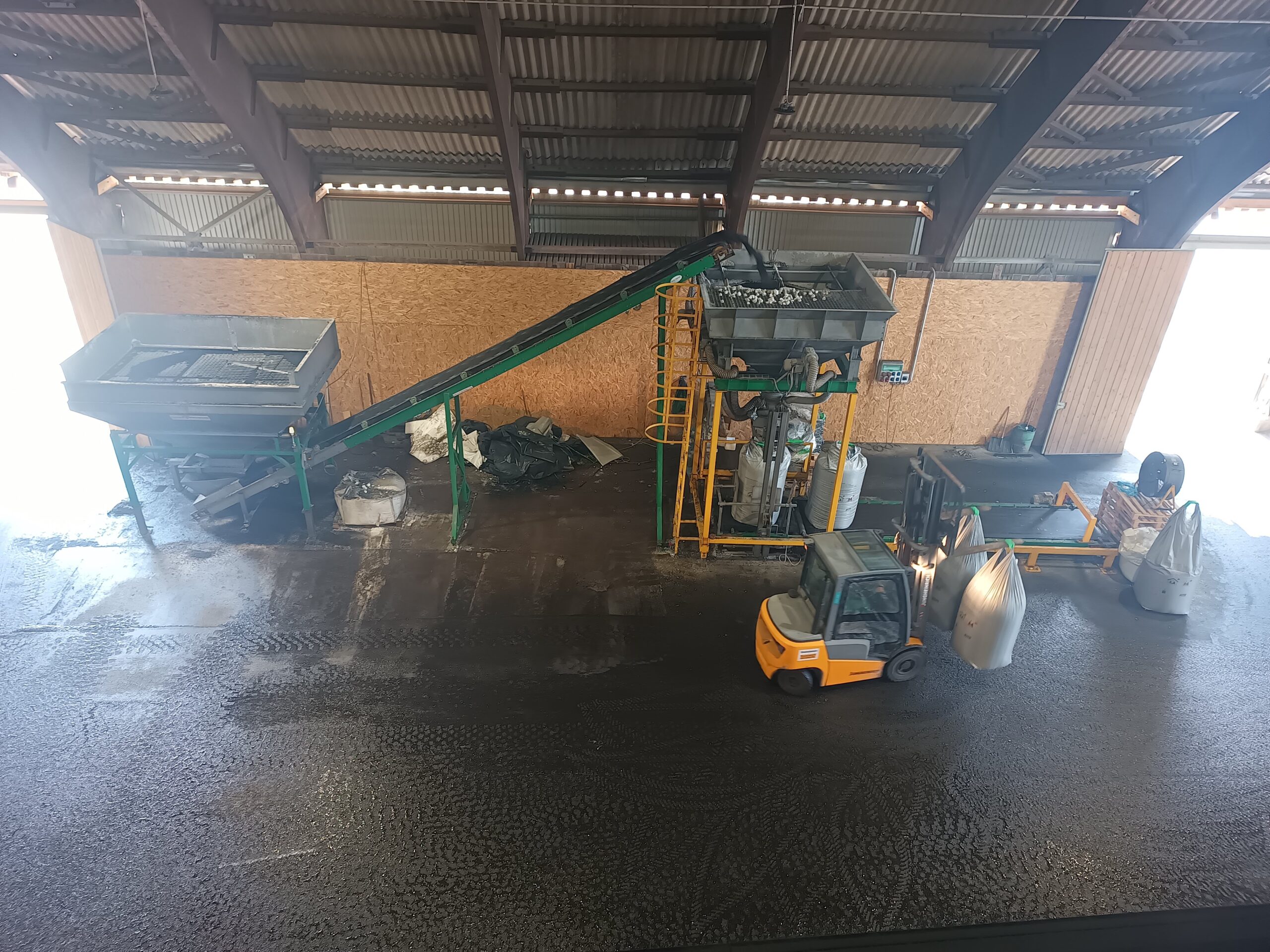

🌾 Agrárszektor – Automata szalagos Big-Bag zsákoló mérleg
Egy mezőgazdasági partnerünk számára fejlesztettünk ki egy teljesen automata szalagos Big-Bag zsákoló mérleget, amely nagy tömegű alapanyagok gyors, pontos és biztonságos betöltésére lett optimalizálva. A robusztus, mégis kompakt kialakításnak köszönhetően a rendszer kiszolgálja a modern agrárüzemek követelményeit, miközben minimalizálja a kezelői beavatkozás szükségességét. A precíz mérlegtechnikával kombinált automata töltés jelentősen felgyorsítja a zsákolási folyamatot, növelve a napi átbocsátást és a termelékenységet.
