Adagolás vezérlő UMT-vel
Különböző adagolási üzemmódok megvalósítása, napló adatok tárolása a Metrisoft Kft. által gyártott UMT-ra épülve.
Jellemzők:
- Hitelesíthető
- Bruttó üzemű zsáktöltés
- Nettó üzemű zsáktöltés
- Átfolyásmérő
- Big-Bag töltő
- Hordó töltő
- Tartályból kimérés
- Kimérés jellemző, anyag megadási lehetőségek
- Összegzők: totál, kimért, anyag, sarzs, műszak, tároló
- Napló és esmény adatok tárolása
- PC-s adatgyűjtő/vezérlő szoftver opció
- MS-UMT-ben futó program
Különböző üzemmódok közös jellemzői
- A működés feltétele, hogy a Beállítások menüben minden paraméter a várt működésnek megfelelően legyen megadva.
- A kimérés jellemzőit az Adatkezelés menüpontban elérhető Recept illetve Anyag táblák kitöltésével lehet megadni. Akkumulátorral védet memória tárolja a kimérési recepteket, illetve anyag neveket. Egy receptben megadható az anyag kódja (neve az anyag táblából jön), az adag tömege, valamint az adagolás egyéb paraméterei, amik meghatározzák a működést. A recepteket és anyagokat le lehet kérdezni, valamint fel lehet tölteni számítógépen megírt táblából soros vonalon keresztül.
- A recept tábla tárolja a receptből kimért összes és hibás (eladagolt) tömeg és zsák db értékeket is. Ez számítógépről szintén lekérdezhető.
- A program több összegző vezetésével segíti a mérleggel kimért mennyiségek regisztrálását. Minden összegző két részből áll: tömeg tizedesponttal (kg) és mérésszám (db) A tömeg összegző 999999999 számérték után átfordul. A darab összegző 4294967295 -nél
fordulna át, de gyakorlatilag ezt nem lehet elérni.- Σ Totál: A kezdetek óta kimért mennyiség, nem törölhető.
- Kimért: A Start gombnyomása óta kimért mennyiség. Ha eléri a kimérendő tömeget, leáll a ciklikus töltési folyamat.
- Anyag összegző: Akkor nullázódik, ha recept változáskor az anyagkód is megváltozik.
- Sarzs összegző: Akkor nullázódik, ha a kezelő az előzőtől eltérő Sarzs számot ad meg.
- Műszak összeg: Akkor nullázódik, ha a kezelő az előzőtől eltérő Műszak kódot ad meg.
- Tároló összegző: nullázódik, ha a kezelő az előzőtől eltérő Tároló kódot ad meg.
- Az egyes mérések eredményét, valamint a Start és Stop esetén az aktuális recept összegzők állását akkumulátorral védett esemény tároló őrzi meg számítógépes lekérdezés számára. Külön eseménytároló van a kezelői beavatkozások és események, hibák naplózására. Mindkét napló megnézhető az Adatkezelés menüpontban
Üzemmódok
- Bruttó zsáktöltő: A bruttó zsákoló mérleg jellemzője, hogy a töltendő zsák a mérlegtartály aljára kerül rögzítésre, a mért anyag közvetlenül a zsákba ömlik. Ezért a töltés indításnak feltétele a zsák megfelelő rögzítése. Erről érzékelő gondoskodik. A zsák töltés közben semmihez nem érhet hozzá!

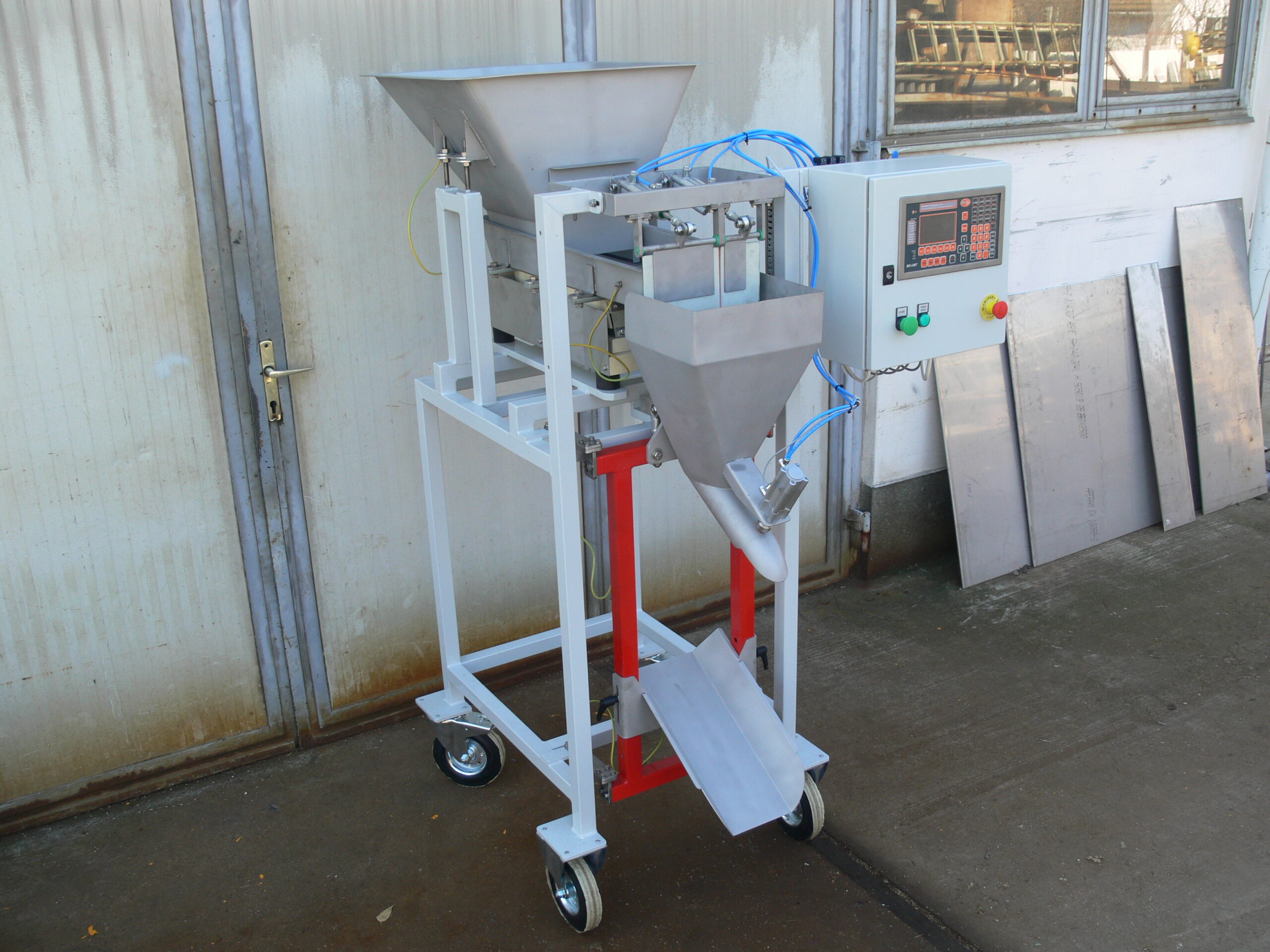

- Nettó üzemű zsáktöltő: A nettó zsákoló mérleg jellemzője, hogy a bemérés egy fenékajtóval rendelkező mérlegtartályba történik. Az adag betöltése után a kimért anyag az ürítés, vagyis a tartály fenékajtajának kinyitása során kerül egy garat közvetítésével a töltendő zsákba. Az ürítés feltétele a zsák felrögzítése.
- Átfolyásmérő: Szakaszos üzemű áthaladt mennyiséget mérő mérleg. Általában nagy mennyiségű szemcsés, vagy porszerű anyagok pontos mérésére használják. (pl. silók közötti anyag mozgatás, jármű tartály feltöltés, uszály rakodás mérése) A mérlegtartály feltöltése, majd utótartályba ürítése ciklikusan ismétlődik mindaddig, míg a folyamatot le nem állítják, vagy a halmozott kimért tömeg a kimérendő mennyiséget el nem érte. A kalkulált szállítási teljesítmény is kijelzésre kerül.
- Big-Bag töltő: A mérleg villáira akasztott big-bag zsák, vagy a ,mérlegre helyezett oktabin, hordó, láda stb. a START után feltöltésre kerül, majd adag kész kimenet jelzi a töltés elkészültét.
- Hordó töltő: A Big-bag töltőtől annyiban tér el, hogy a receptben megadható ideig Segédanyag adagolás történik a Dekázás kimeneten még a durva előtt. Ez pl. nitrogén védőgáz lehet. Ha Omron PLC csatlakozik soros vonalon, új recept mezők: Alsó szint, Felső szint, Hordó magasság, Relatív nyomás. Ezek a töltőcső töltés közbeni mozgatását és a kiemelés magasságát határozzák meg.
- Tartályból kimérés: Akkor alkalmazható, ha a mérlegtartályból kell göngyölegbe kimérni anyagot. A működés a Bigbag töltőtől annyiban tér el, hogy itt tömeg csökkenés történik.
